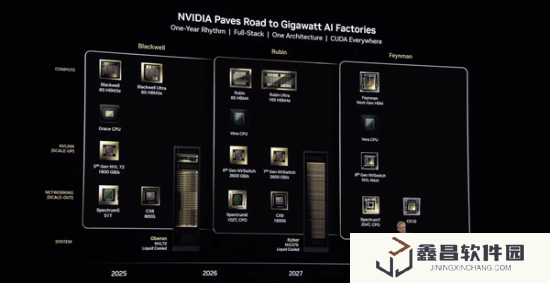

快科技3月19日消息，NVIDIA Blackwell架构虽然在加速卡、游戏卡上都遭遇诸多波折，但这并不影响NVIDIA对于未来的宏伟规划，不但公布了下一代Rubin架构的具体产品规划，还首次宣布了再下一代架构“Feynman”。

Feynman就是理查德·费曼，美籍犹太裔人，20世纪最伟大的物理学家之一，诺贝尔物理学奖获得者，在量子电动力学、量子计算、纳米技术等领域都有开创性的成就，还撰写了《费曼物理学讲义》、提出了“费曼学习法”，1986年挑战者号航天飞机爆炸失事的根本原因也是他查明的。

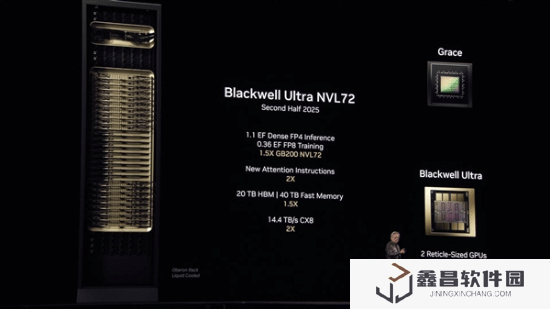

NVIDIA这次一共宣布了三款产品，首先是“Blackwell Ultra NV72”，今年下半年发布，每个节点配备两颗升级版的Blackwell GPU、一颗Grace CPU，搭配多达288GB HBM3e高带宽内存，Dense FP4性能高达15PFlops(每秒1.5亿亿次)。

整台服务器一共72个节点，也就是144颗GPU、72颗CPU、20TB HBM3e、40TB DDR5内存，比上代增加50％，CX8互连带宽14.4TB/s，增加100％。

整机的Dense FP4推理性高达1.1EFlops(每秒110亿亿次)，FP8训练性能高达0.36EFlps(36亿亿次)，还有新的注意力指令。

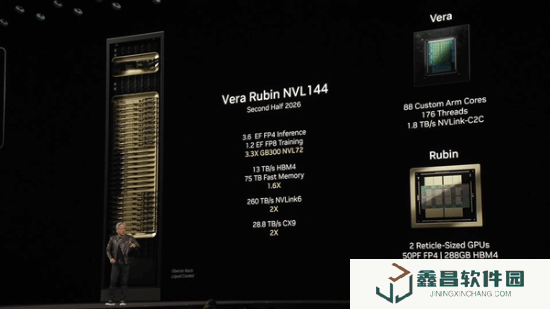

2026年下半年，我们将迎来全新的Rubin架构，首发服务器产品为“Vera Rubin NV144”，每个节点两颗Rubin GPU搭配一颗全新的Vera CPU。

其中，Rubin GPU搭配288GB容量的下一代HBM4内存，FP4浮点性能跃升到50PFlops(每秒5亿亿次)。

Vera CPU则包含88个自研Arm架构核心，首次支持多线程而达到176线程，彼此之间通过1.8TB/s带宽的NVLink-C2C总线连接在一起。

整台服务器一共144个节点，也就是288颗GPU、144颗CPU、41.5TB HBM4内存(带宽13TB/s)，还有75TB的系统内存，NVLink6带宽达260TB/s，CX9总线带宽达28.8TB/s。

FP4推理性能来到3.6EFlops(每秒360亿亿次)，FP8训练性能则是1.2EFlops(每秒120亿亿次)。

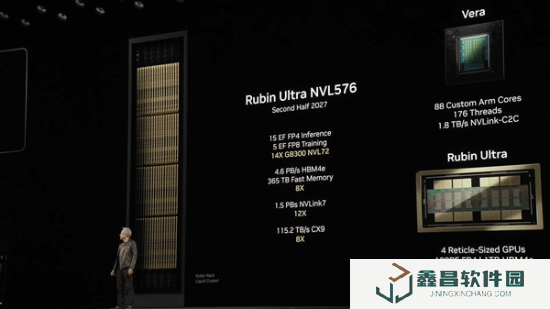

2027年下半年，我们将看到升级版的“Rubin Ultra NV576”，每个节点包含四颗Rubin GPU、一颗Vera GPU，并升级1TB HBM4e内存，FP4浮点性能高达100PFlops(10亿亿次)。

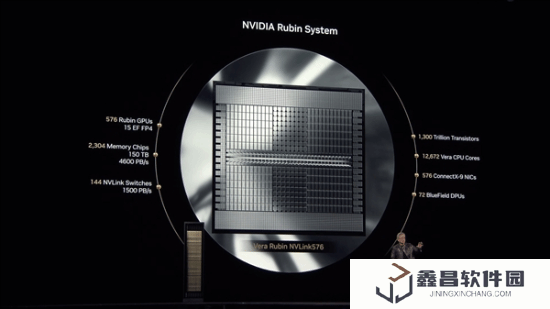

整机一共多达576个节点，也就是拥有2304颗Rubin GPU、576颗Vera CPU、576TB HBM5e(带宽4.6PB/s)，还有365TB系统内存。

NVLink互连总线升级到第七代NVLink7，带宽惊人的1.5PB/s，另外CX9总线带宽115.2TB/s。FP4推理性能高达15EFlops(每秒1500亿亿次)，FP8训练性能5EFlops(每秒500亿亿次)。

至于新的Feynman架构，将在2028年首次登场，搭配下一代HBM内存(HBM5?)，但具体细节暂未披露。
